半導体とは？スマホ・EV・AIを動かす「砂」の正体をわかりやすく解説

１．あなたのポケットに何十億個の「岩」がある

突然ですが、あなたのスマートフォンの中には約200億個の「スイッチ」が入っています。200億といえば地球の人口の2倍以上です。それほどの数のスイッチが、5円玉ほどの面積のチップに収まっています。

このスイッチを作る材料の正体は、海岸や砂漠に転がっている砂（ケイ素＝シリコン）です。地球の地殻の約28パーセントを占める、この星で2番目に多い元素です。

「砂でコンピュータが動く」。これが半導体のいちばん大きな驚きです。

では、なぜシリコンがスイッチになれるのか。そこには少し面白い物理があります。

原子の中の電子は、決まった「エネルギーの段」にしか存在できません。固体になると無数の原子が並んで、この段が帯状に広がります。これをエネルギーバンドといいます。電子がぎっしり詰まった下の帯（価電子帯）と、電子が自由に動ける上の帯（伝導帯）の間には隙間があります。これがバンドギャップです。

金属はこの隙間がほぼゼロで、電子が常に自由に動けます。ゴムや木は隙間が大きすぎて電子が移動できません。シリコンはちょうど中間で、熱や光、不純物を加えると電子が隙間を飛び越えられます。この「条件次第でスイッチできる」性質が半導体を特別にしています。電気を通す＝1、通さない＝0。この0と1の組み合わせがあらゆる情報を表現し、計算を実行します。

ChatGPT Image 2026年6月4日 10_39_01 - innovaTopia

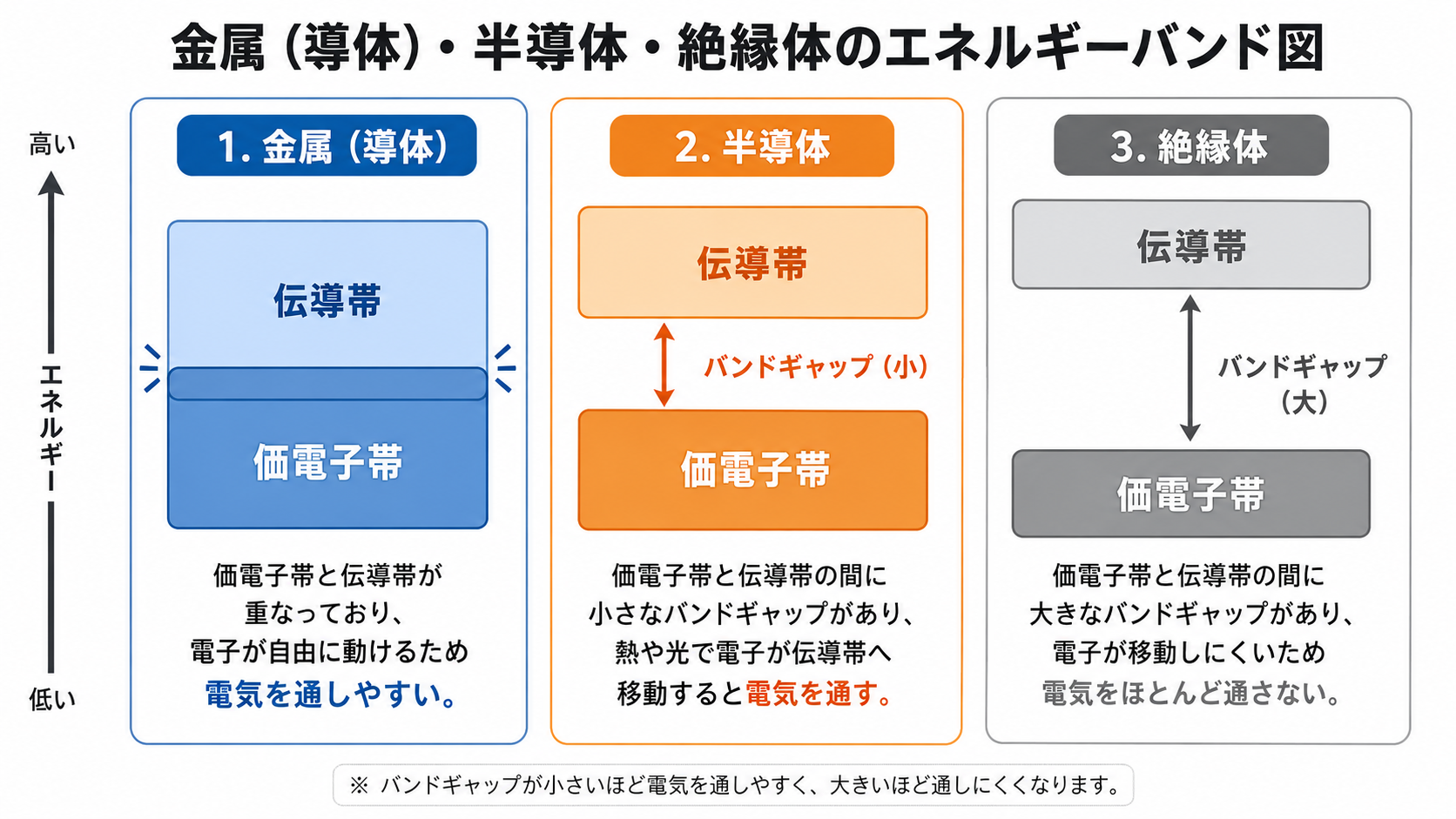

図1　エネルギーバンド図：金属・半導体・絶縁体の比較

バンドギャップの「広さ」が用途を決める

半導体と一口に言っても、バンドギャップの広さは材料によって大きく異なります。そしてこの「隙間の大きさ」こそが、その材料がどんな製品に向いているかを決める最大の要因です。

隙間が狭いほど、電子は小さなエネルギーでも飛び越えられます。赤外線や体温程度の熱でも反応できるため、夜間カメラや体温センサーに使われる半導体はバンドギャップが非常に小さいのです（例：アンチモン化インジウム InSb、約0.17 eV）。

シリコン（Si）はバンドギャップが約1.1 eVで、可視光のエネルギーとほぼ一致します。これがイメージセンサーや太陽電池に最適な理由です。太陽光のエネルギーを効率よく電気に変換できる「ちょうどよい隙間」がシリコンにはあります。

一方、バンドギャップが広いほど電子は動きにくく、高い電圧をかけても壊れにくくなります。炭化ケイ素（SiC）や窒化ガリウム（GaN）はシリコンの約3倍の広さのバンドギャップを持ち、高温・高電圧に耐えます。EVのモーター制御や5G基地局の送信回路に使われるのはこのためです。

青色LEDに窒化ガリウムが使われるのも同じ理由です。LEDは電子がバンドギャップを渡るときに光を放ちます。隙間が広いほど高エネルギー＝短波長の光が出ます。赤・緑は比較的狭いギャップの材料で実現できたが、青色には広いギャップの材料が必要で、長年の研究課題でした。これを解決したのが日本人研究者（赤崎・天野・中村）による GaN LEDの開発であり、2014年のノーベル物理学賞につながりました。

さらに研究が進む「超広ギャップ」材料（酸化ガリウム Ga₂O₃やダイヤモンド）は、将来の超高耐圧パワーデバイスや極限環境での動作が期待されています。バンドギャップの広さという一本の軸が、赤外線センサーから量子コンピュータまでの技術の多様性を生み出しているのです。　

ChatGPT Image 2026年6月4日 10_43_43 - innovaTopia

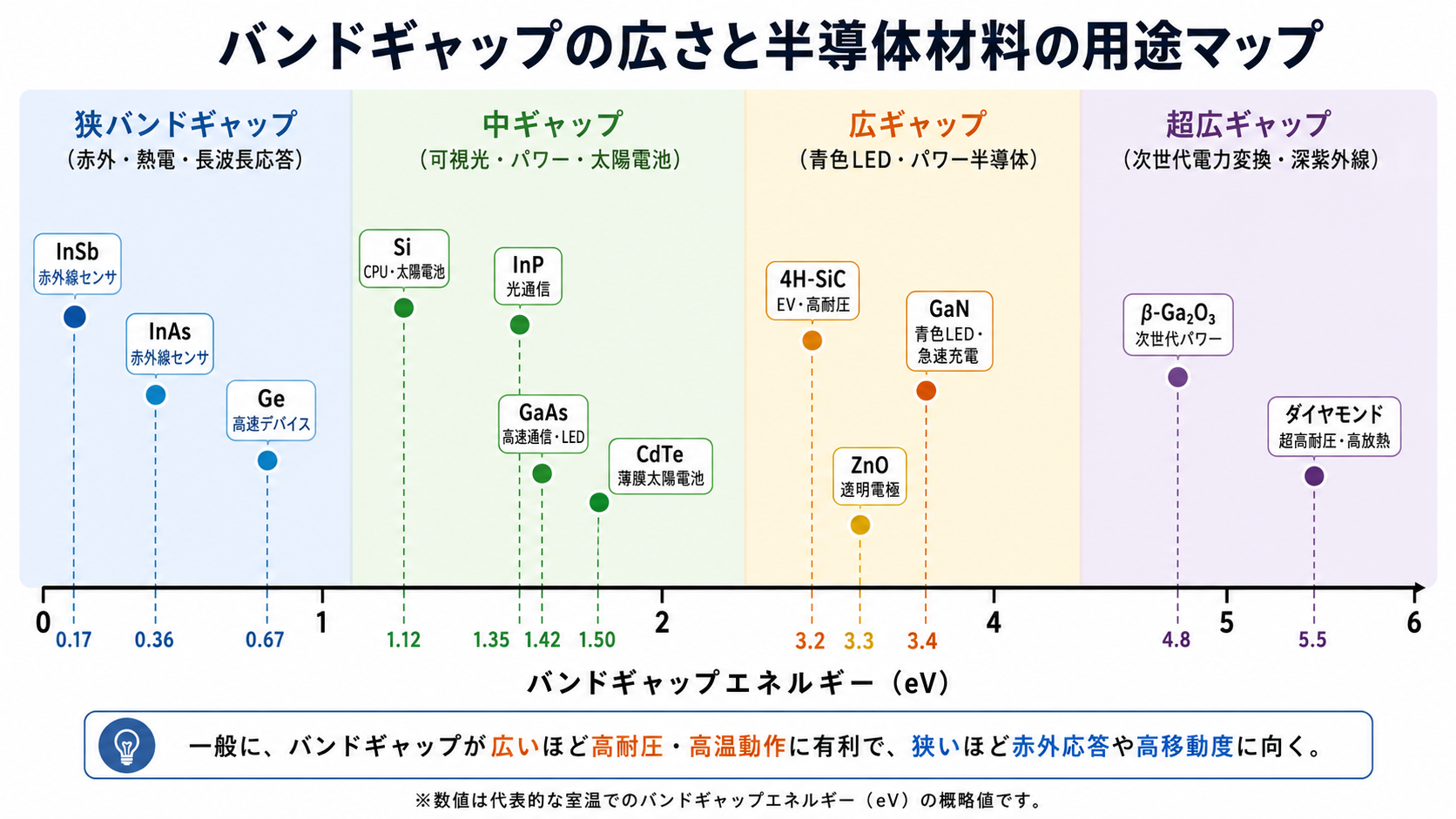

図2　バンドギャップの広さと半導体材料の用途マップ

原理1：ドーピング ── 不純物を加えて電気特性を設計する

純粋なシリコンは電気を通しにくいです。シリコン原子は最外殻に4個の電子を持ち、隣の原子と4方向すべてで電子を共有して安定した結晶を作ります。電子が動けないため、そのままでは電流がほとんど流れません。

ここで「ドーピング」という操作が登場します。シリコン結晶に微量の不純物を意図的に混ぜ込み、電気特性を精密にコントロールする技術です。

最外殻に電子を5個持つリン（P）をシリコンに加えると、4個は結合に使われ1個が余ります。この余った電子は自由に動き回れるため、電流が流れやすくなります。これをn型半導体（n＝negative、負の電荷＝電子が多い）といいます。

逆に、最外殻の電子が3個のホウ素（B）を加えると、電子が1個足りない「穴」が生まれます。この穴を正孔（ホール）といい、隣の電子がホールに飛び込むことでホールが移動します。電流はホールの動きとして伝わります。これをp型半導体（p＝positive、正の電荷が多い）といいます。

ドーピングの量はわずか100万個に1個程度です。それだけで電気抵抗を何桁も変えられます。半導体工場の最大の技術的挑戦の一つは、この不純物濃度を原子レベルで精密に制御することです。

ChatGPT Image 2026年6月4日 10_46_36 - innovaTopia

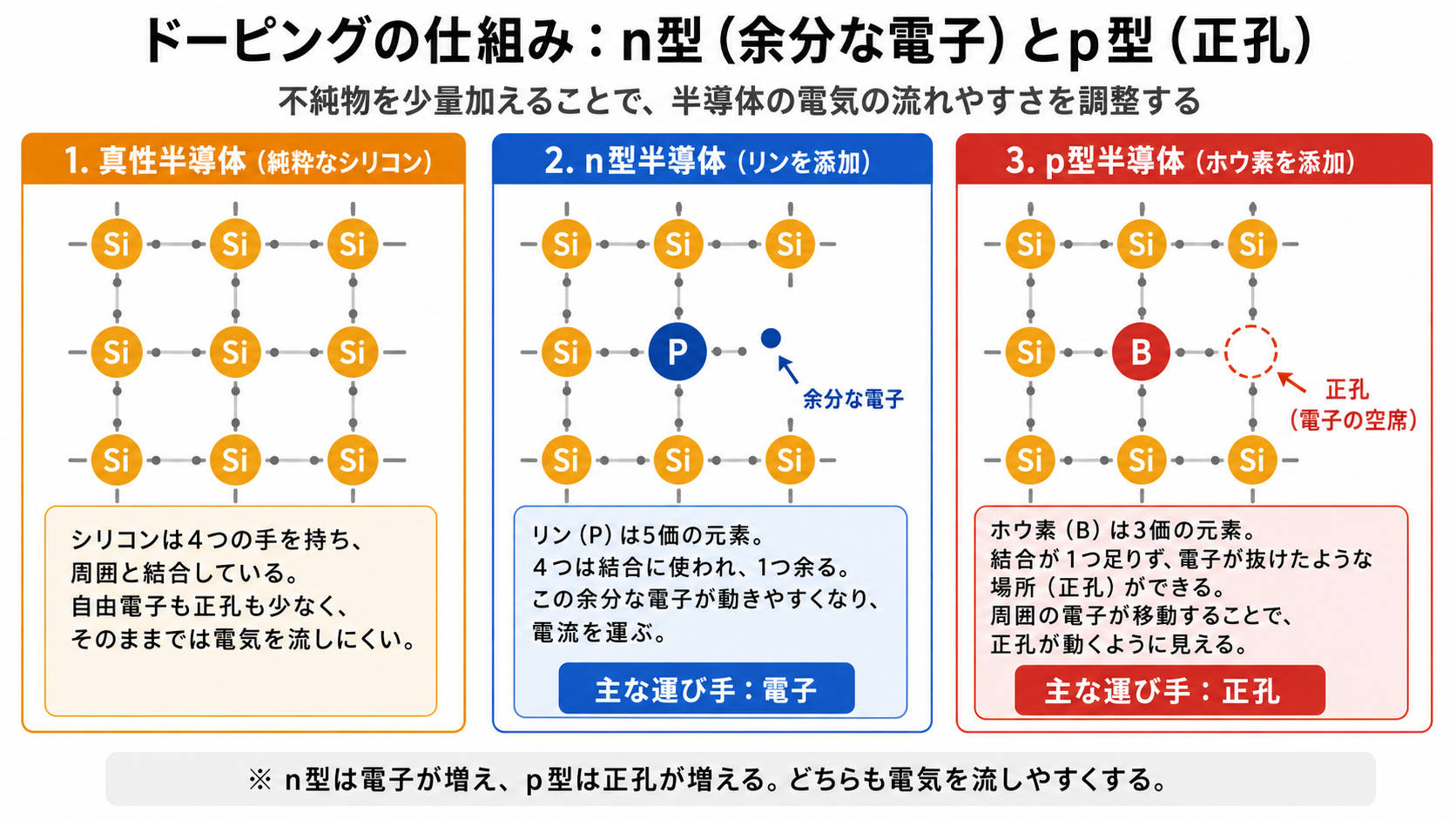

図3　ドーピングの仕組み：n型（余分な電子）とp型（正孔）

原理2：PN接合 ── 電流を一方向にしか通さない「壁」

n型とp型の半導体を貼り合わせると、接合部に特別な現象が起きます。n型側の自由電子とp型側の正孔が接合面付近で引き合い、互いに打ち消し合って消えます。その結果、接合部には電子もホールも存在しない「空乏層」と呼ばれる領域ができ、これが電流の流れを妨げる壁になります。

ここに電圧をかけると、向きによってまったく異なる動作をします。

n型側に＋、p型側に－の電圧（順バイアス）をかけると、壁が薄くなり、電子とホールが接合部を越えて流れ込みます。大きな電流が流れます（ON状態）。

逆にn型側に－、p型側に＋の電圧（逆バイアス）をかけると、壁がさらに厚くなり、電流はほぼ流れません（OFF状態）。

この「一方向にしか電流を通さない」素子をダイオードといいます。交流電源を直流に変換する整流回路や、LEDの発光素子など、あらゆる電子機器の基礎部品です。また太陽電池も、光によって生まれた電子とホールをPN接合の壁で分離して電流を取り出す構造になっています。　ダイオードの分野でも材料の進化は続いており、ロームはシリコンより高い電圧と高温に耐えられるSiC（炭化ケイ素）製のショットキーバリアダイオードを製品化しています（ロームの製品情報）。

ChatGPT Image 2026年6月4日 10_49_41 - innovaTopia

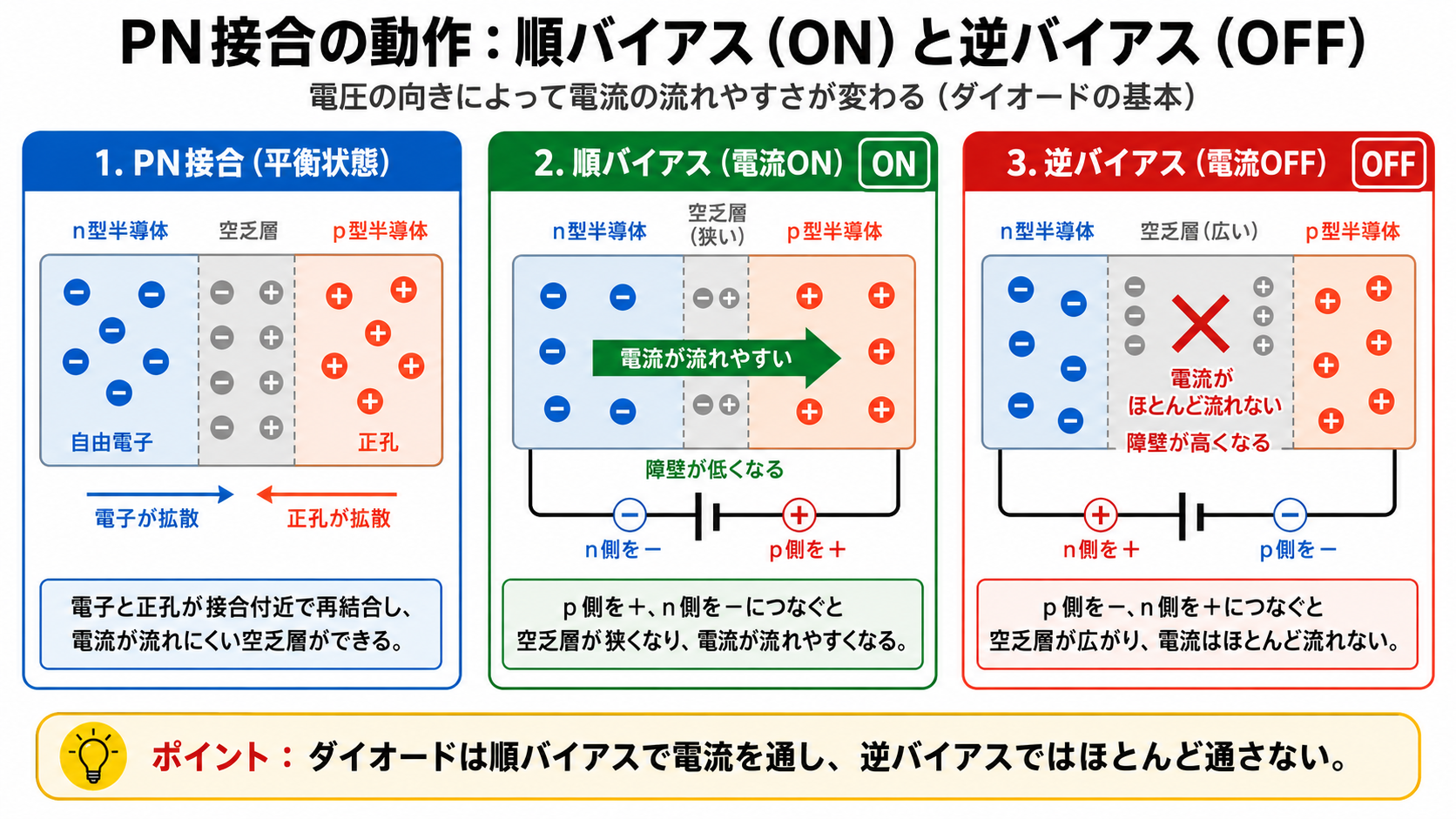

図4　PN接合の動作：順バイアス（ON）と逆バイアス（OFF）

原理3：トランジスタ ── スイッチと増幅の万能素子

PN接合をさらに発展させた素子がトランジスタです。現代の半導体チップで最も多く使われているのはMOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）と呼ばれる構造です。

MOSFETはp型のシリコン基板に、電子が多いn+領域を2か所（ソースとドレイン）作り、その間の基板表面を薄い絶縁膜（酸化膜）越しにゲート電極で覆った構造です。

ゲートに電圧をかけない状態では、ソースとドレインの間はp型基板で隔てられており電流は流れません（OFF）。

ゲートに正の電圧をかけると、電界の力でp型基板表面の正孔が追い払われ、代わりに電子が引き寄せられます。するとソースとドレインの間に電子の通り道（チャネル）が形成され、電流が流れます（ON）。

ゲート電圧という小さな信号で大きな電流をON/OFFできます。これがスイッチとしてのトランジスタの原理です。スマートフォンのチップに入っている100億個のスイッチは、すべてこの構造の超微細版です。最先端チップのプロセスノードはいまや2〜3ナノメートル世代に達しており、これはDNA分子の直径（約2ナノメートル）と同じオーダーの数字です。

最先端のトランジスタ開発は今も続いており、ロームは独自のダブルトレンチ構造で従来品よりオン抵抗を約40パーセント減らした第4世代のSiC MOSFETを製品化しています（ロームの製品情報）。

ChatGPT Image 2026年6月4日 10_52_57 - innovaTopia

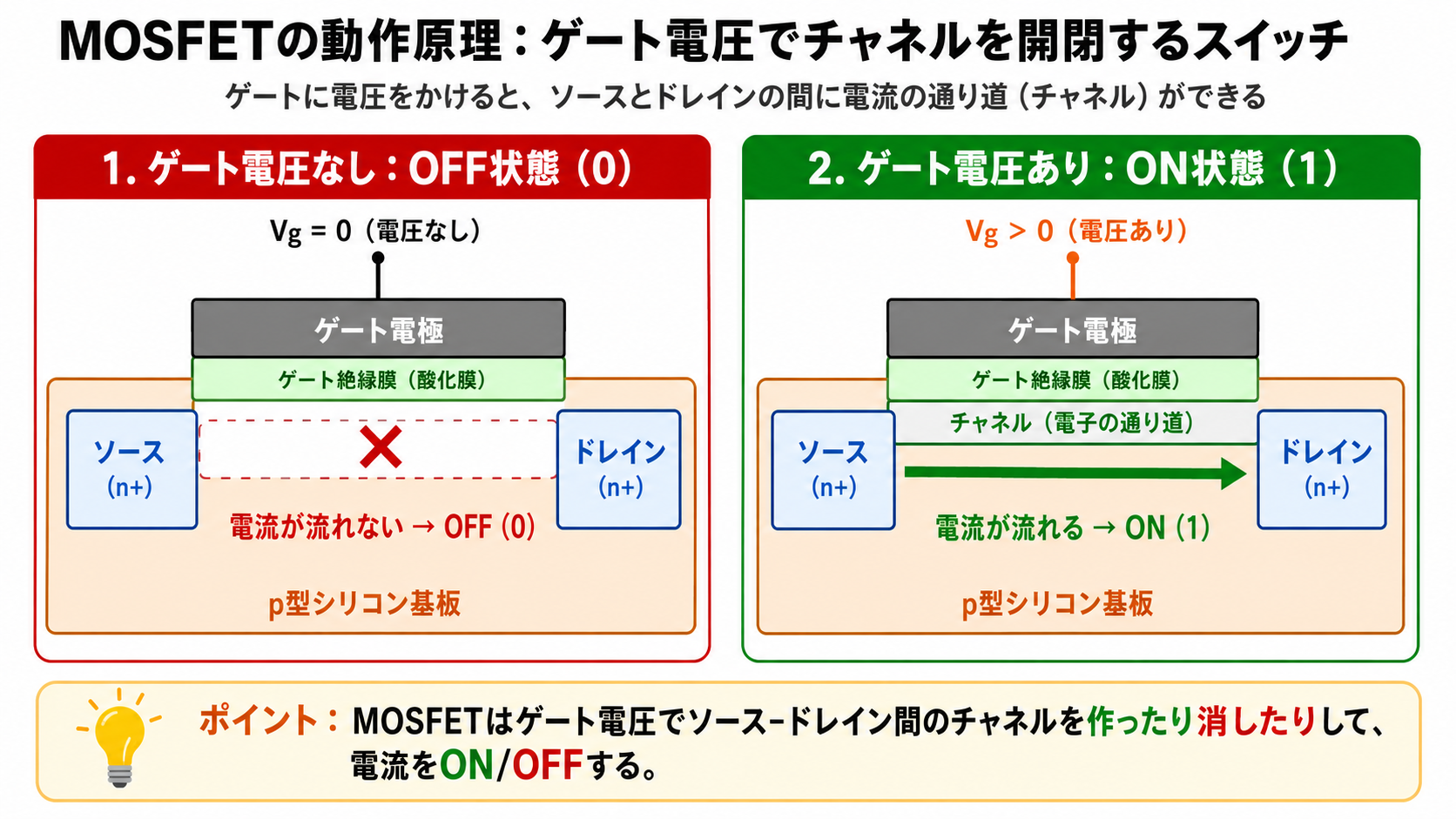

図5　MOSFETの動作原理：ゲート電圧でチャネルを開閉するスイッチ

2．スマホカメラ ── 光を数字に変える一億個の目

スマートフォンのカメラで写真を撮るとき、レンズが光を集めるのはフィルムカメラと同じです。だが光を受け取るのはフィルムではなく、イメージセンサーという半導体チップです。

センサーの表面には何千万もの小さなマス目（ピクセル）が並んでいます。それぞれのマス目は光を受けると「どのくらい明るいか」を電気の強さに変換し、その数値を記録します。3,000万ピクセルのカメラなら、シャッターを押した瞬間に3,000万回の測定が同時に起きています。

ここでバンドギャップが再び登場します。光（光子）がシリコンに当たると、そのエネルギーで電子がバンドギャップを飛び越え、電流が生まれます。明るいほど飛び越える電子が多く、電流が大きくなります。この「光→電子の数→数値」という変換がイメージセンサーの原理です。

さらに、撮影した直後に色補正・ノイズ除去・顔認識を行う画像処理チップ（ISP）も同じ半導体です。スマホカメラが一眼レフカメラの画質に迫れるのは、レンズの性能だけでなく、この半導体システムの進化によるところが大きいです。

現在、スマートフォン向けイメージセンサーの世界シェアの約半分は日本の企業が握っています。半導体は、目に見えないところで日本の産業競争力を支えている分野の一つです。

実際にソニーは2025年11月、有効約2億画素でAIによる画像処理回路を内蔵したモバイル用イメージセンサー「LYTIA 901」を商品化し、量産出荷を始めました（ソニーのニュースリリース）。

ChatGPT Image 2026年6月4日 11_00_33 - innovaTopia

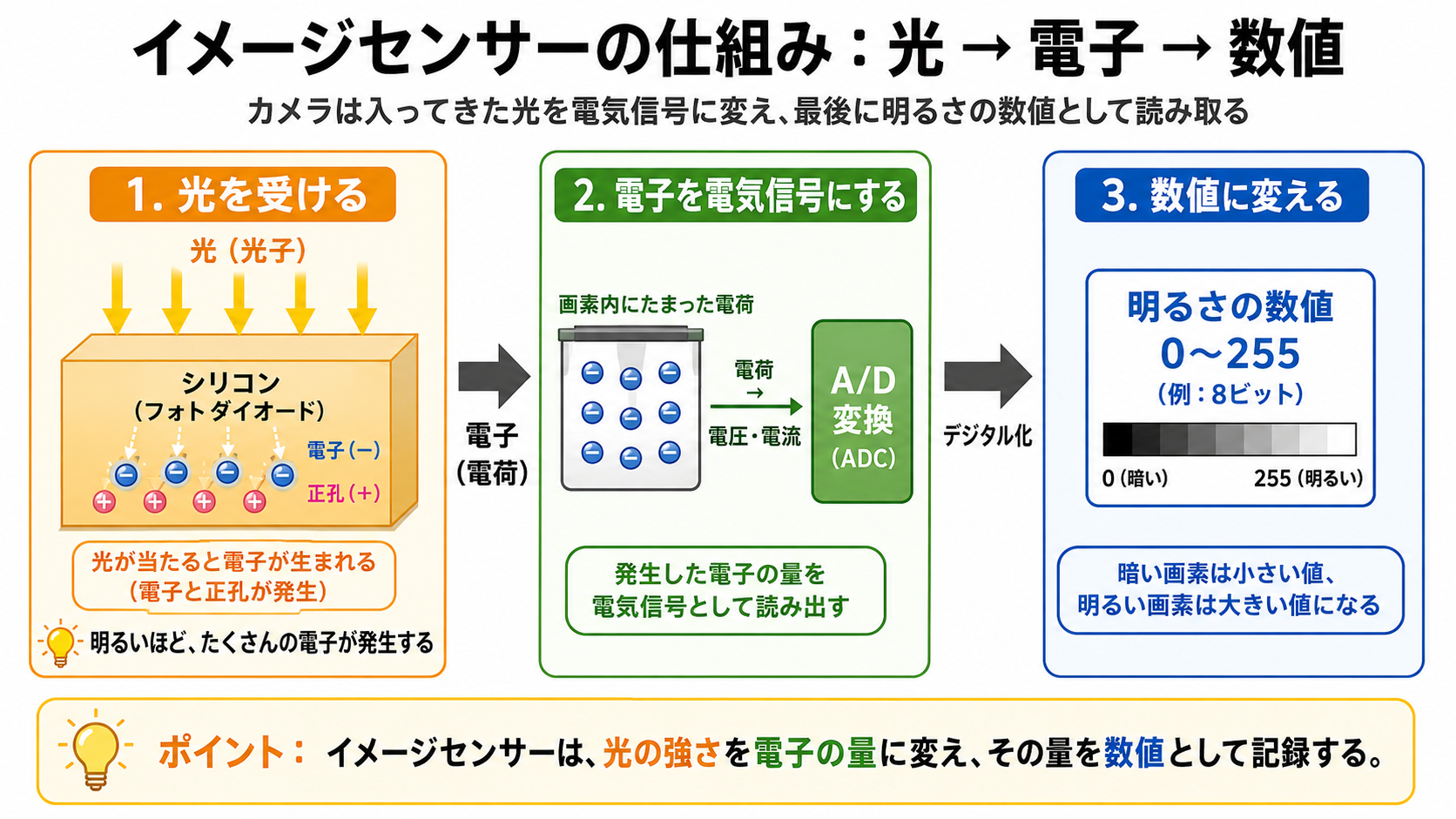

図6　イメージセンサーの仕組み：光 → 電子 → 数値

3．電気自動車（EV）── 電気を「うまく流す」技術

電気自動車は、巨大なバッテリーからモーターに電気を送って走ります。しかしバッテリーの電気をそのままモーターに流しても、効率よく動かせません。電圧や周波数を細かく調整する「制御装置」が必要で、その心臓部がパワー半導体です。

パワー半導体は「ダムの水門」のようなものです。わずかな制御信号で、何百アンペアもの大電流を瞬時に開閉できます。この開閉を毎秒何万回も繰り返すことで、モーターへ送る電力を滑らかに調整しています。

最近のEVには、シリコン（Si）ではなく炭化ケイ素（SiC）や窒化ガリウム（GaN）という材料のパワー半導体が使われ始めています。これらはシリコンよりバンドギャップが大きく、高温・高電圧でも壊れにくいです。EVの航続距離を伸ばすには、バッテリー容量を増やすだけでなく、このパワー半導体の効率を上げることも重要な開発テーマです。

。　この分野の開発は活発で、ロームはEVのモーターを動かすSiCパワー半導体について、2年ごとに新世代へ更新し、1世代ごとにオン抵抗を約30パーセント減らしていく計画を進めています（EE Timesの記事）。

ChatGPT Image 2026年6月4日 11_03_01 - innovaTopia

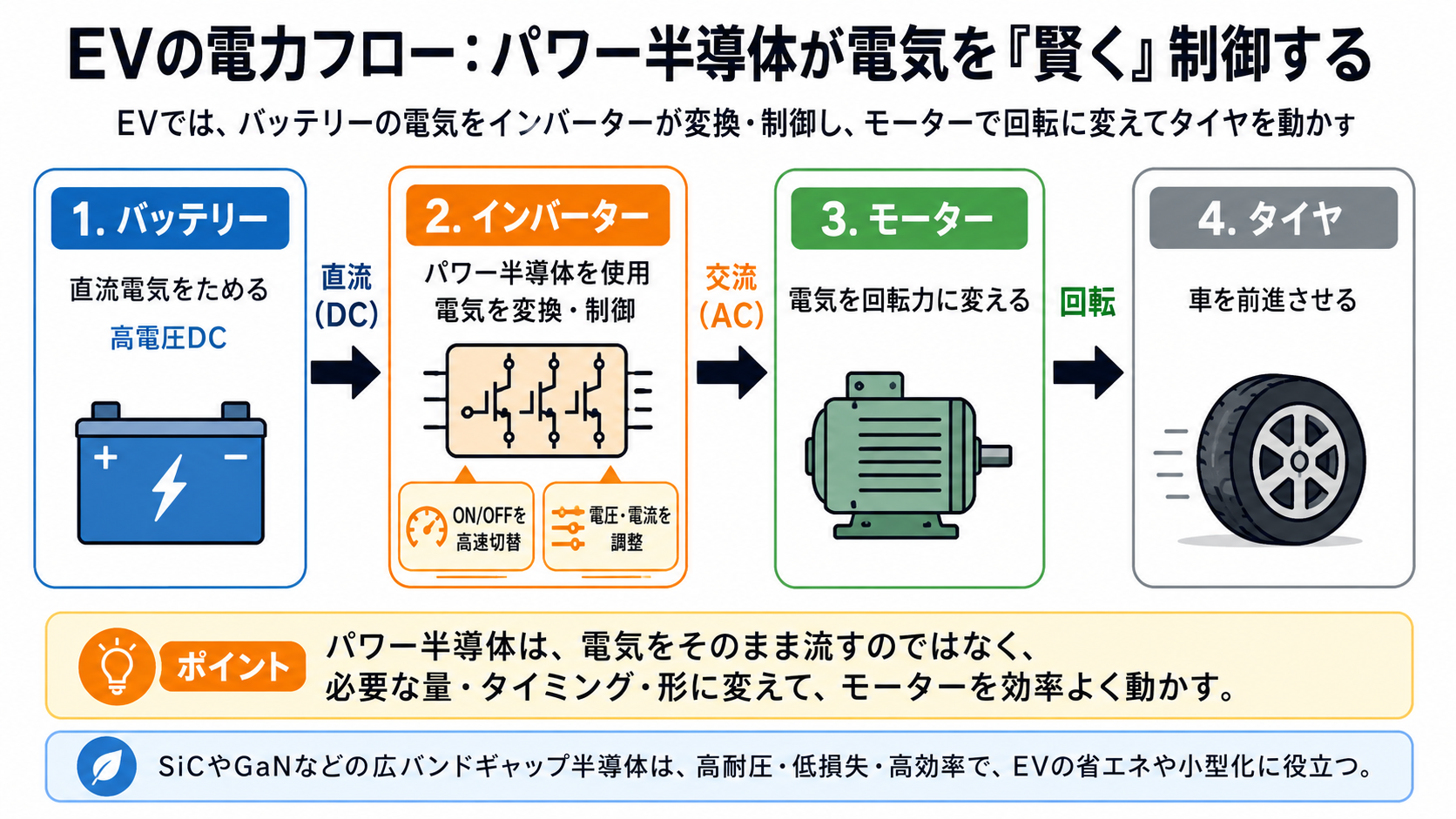

図7　EVの電力フロー：パワー半導体が電気を「賢く」制御する

4．ChatGPT と GPU ── AI ブームを支える「計算の怪物」

2022年末に公開されたChatGPTは、世界中で爆発的に使われるようになりました。「言葉を理解して自然な文章を生成する」このAIは、裏側で膨大な計算を行っています。その計算を担うのがGPU（Graphics Processing Unit）という半導体チップです。

GPUはもともとゲームのグラフィックを描画するために生まれたチップです。ゲームの3D映像を作るには、画面の全ピクセルをほぼ同時に計算する必要があります。そこでGPUは、何千もの小さな計算ユニットを並べ、大量の計算を並行して処理できる設計になっています。

この「並列計算が得意」という特性が、AIの学習に完璧にマッチしました。AIの学習は「大量の数値の掛け算と足し算を何兆回も繰り返す」作業で、GPUの得意技そのものだったのです。

現在ChatGPTを動かすデータセンターには、1枚数百万円するGPUが何万枚も並んでいます。半導体の微細化技術がなければ、現在のAIブームは存在しませんでした。ChatGPTに質問するたびに、あなたはこの技術の恩恵を受けていることになります。

5．量子コンピュータ ── 半導体の「次の姿」

ここまで紹介してきた半導体は、すべて0と1を使って情報を処理する「古典コンピュータ」の技術です。しかし今、半導体の研究者たちはまったく異なる原理のコンピュータを開発しています。それが量子コンピュータです。

量子コンピュータの基本単位は「量子ビット（qubit）」と呼ばれます。通常のビットが0か1かのどちらかしかとれないのに対して、量子ビットは「0でもあり1でもある状態」を扱うことができます。これを重ね合わせといいます。

この性質を使うと、ある種の計算を桁違いのスピードで解ける可能性があります。たとえば、現在のコンピュータで数万年かかるような暗号解読や、新薬の分子シミュレーションを数時間で終わらせる、という話が現実味を帯びてきています。

量子ビットを実現する方法はいくつかあるが、有力な候補の一つが半導体量子ドットです。これはシリコンや砒化ガリウムなどの半導体の中に電子を1個だけ閉じ込めた極めて小さな「箱」で、電子のスピン（自転のような性質）を量子ビットとして使います。

シリコン量子ドットの利点は、現在の半導体製造技術をそのまま応用できることです。まだ実用化には多くの課題があります。電子を安定して閉じ込めておくには極低温（絶対零度に近い−273°C付近）が必要で、現在は冷蔵庫ほどの大きさの装置の中でしか動かせません。それでも「スマホと同じシリコンで量子コンピュータを作る」という方向性は世界の研究機関が競って追っており、夢は着実に近づいています。

　実際にこの方式の開発は日本のスタートアップが先頭に立っており、blueqat（ブルーキャット）は2025年末のSEMICON Japanで国産初の半導体量子コンピュータ実機を公開し、2026年の商用機投入を計画しています（報道はEE Timesの記事、開発元の情報はblueqat公式サイト）。

ChatGPT Image 2026年6月4日 11_09_50 - innovaTopia

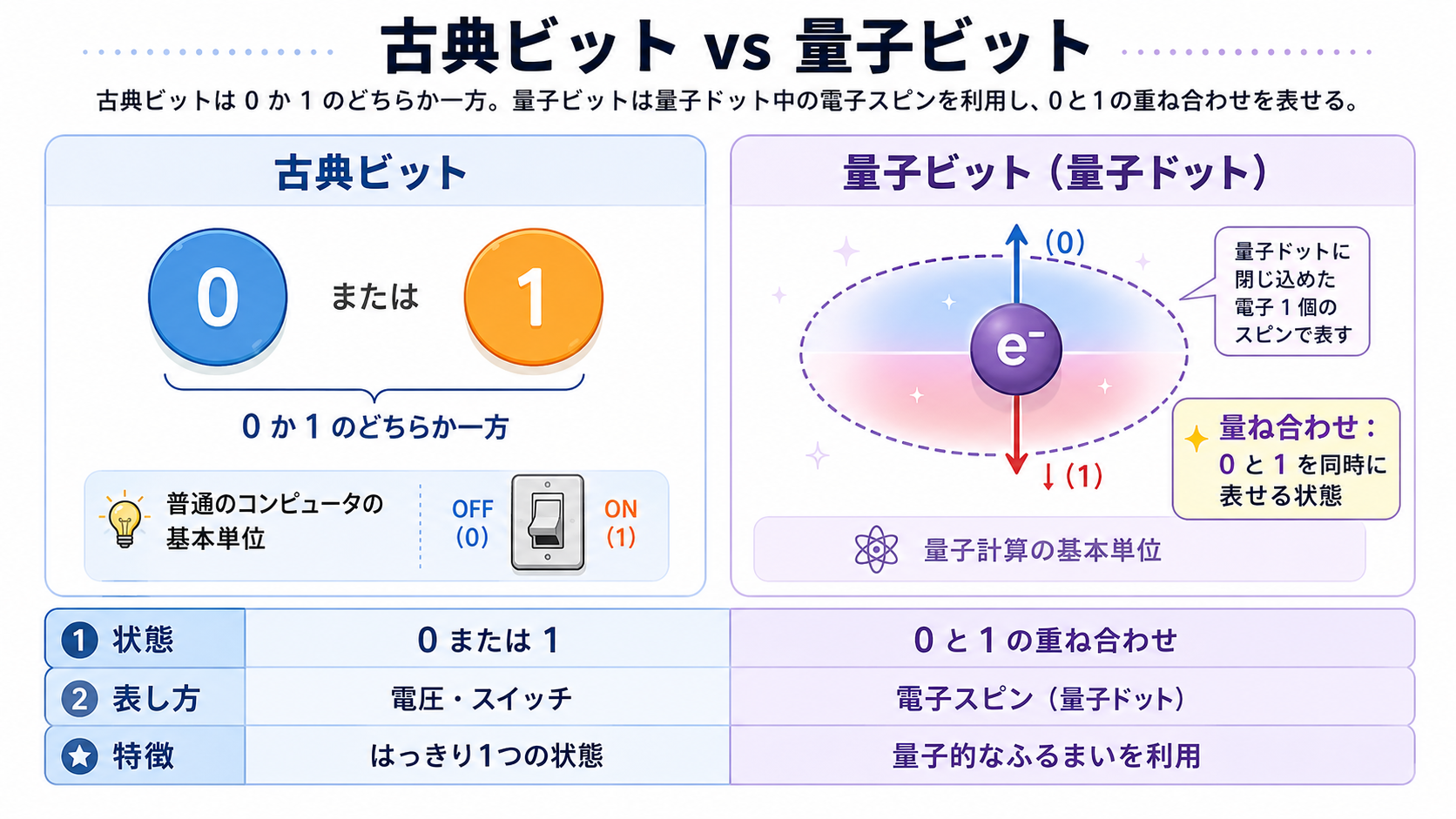

図8　古典ビット vs 量子ビット（量子ドットによる実装）

砂の先にある未来

スマホのカメラ、電気自動車、AI、量子コンピュータ。これほど異なる技術が、すべて「半導体」という一つの鍵でつながっています。そしてその出発点は、海岸に転がっている砂です。

バンドギャップという一つの概念が、カメラの画素・EVのモーター制御・AIの計算・量子ビットまでを貫いています。物理の法則は、これだけ多様な形で人間の生活に姿を変えています。

「小さくする」「効率を上げる」「新しい物理現象を使う」という方向で進化し続けてきた半導体技術は、今まさに新しいフェーズに入ろうとしています。これらの技術を誰が作り、どう使うかを決めていくのは、今まさに高校で学んでいる世代かもしれません。

物理や数学を勉強することは、こういう未来に関わるための入口になります。砂の中に、まだ見ぬ未来が眠っています。
